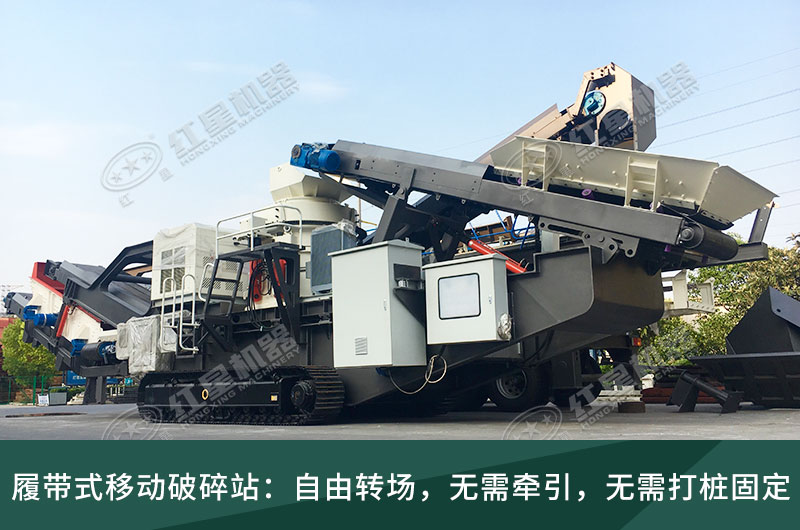

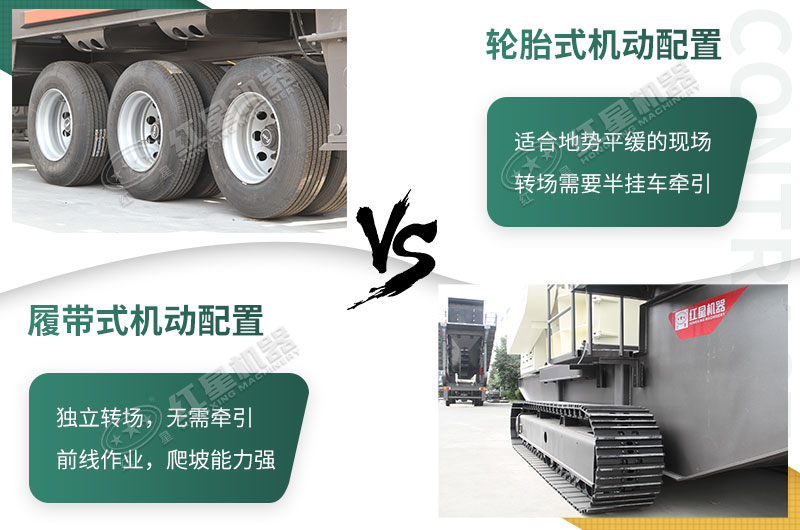

履帶式移動破碎機，是區別于輪胎式移動破碎機的另一種可移動破碎設備，它的轉場機動性更靈活，單機可以獨立完成移動轉場，由PLC控制系統集中遠程操控，人機隔離，安全系數更高，同樣可以單機作業或者多機組成套組成流動式生產線，環境適用性更強。
美圖鑒賞

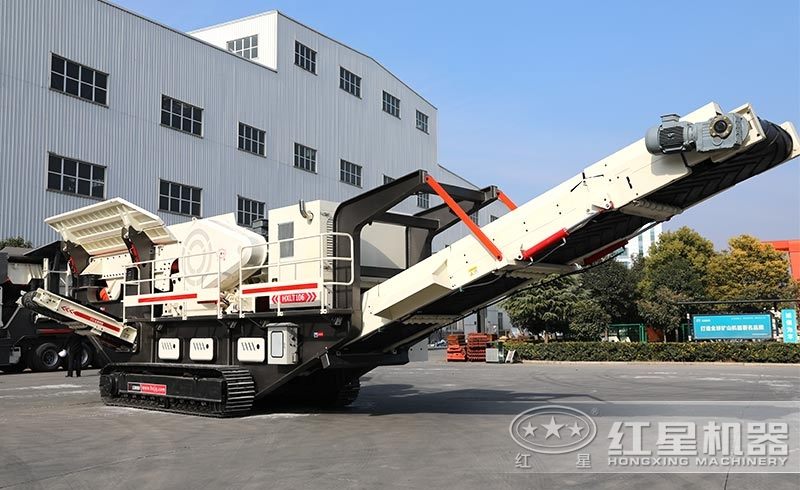

履帶式移動破碎機設備實拍——振動給料機+顎式破碎機配置

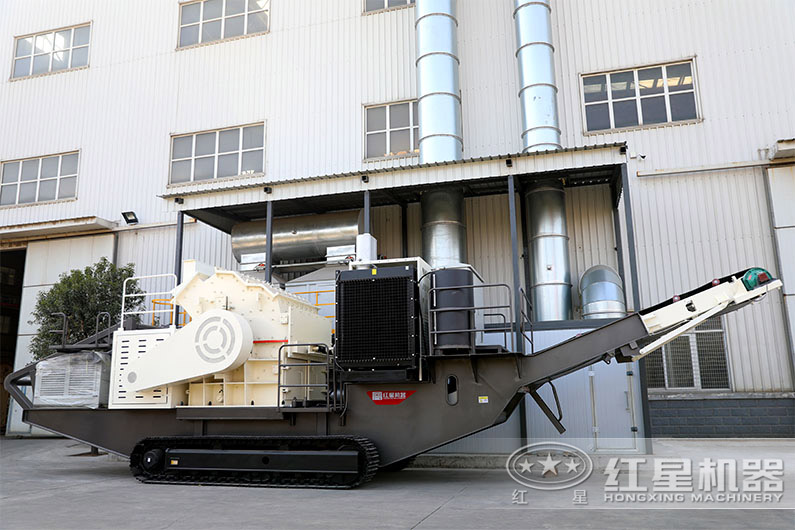

履帶式移動破碎機設備實拍——細碎機配置
細節實拍——進口履帶

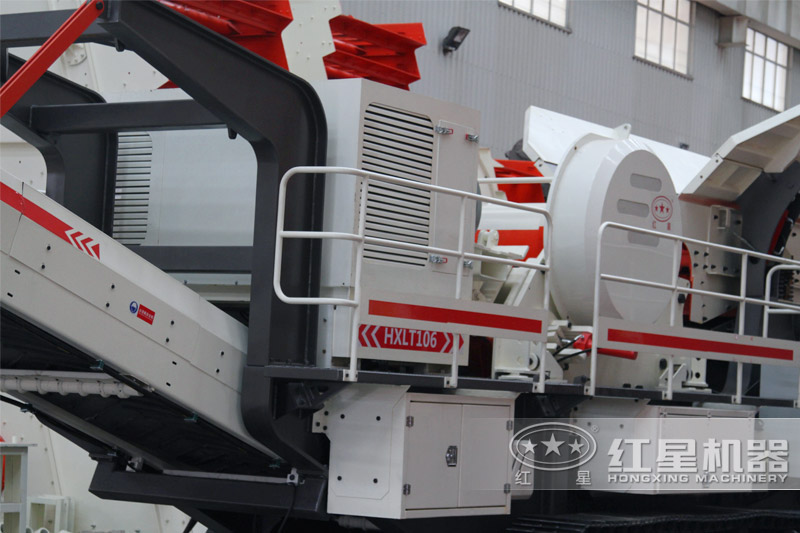

細節實拍——電控柜
細節實拍——進口西門子電機

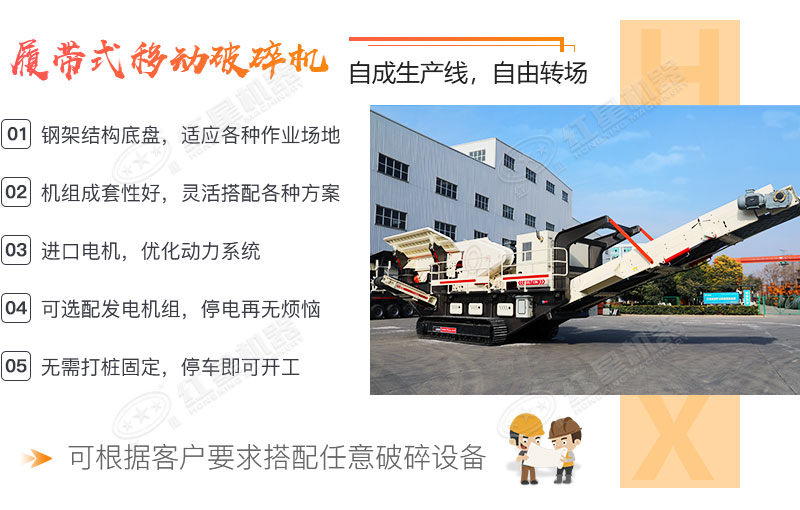

履帶式移動破碎機性能優勢
履帶式移動破碎機的主要破碎功能于固定式破碎機一樣，它的轉場靈活性以及環境適應性要比固定式生產線好得多，它非常適合占地面積不大、需要不定時轉場的破碎作業。
1、結構合理，穩定性好，船型鋼架結構底盤，強度高，對作業環境適應性好；
2、機組成套性好，可以單機作業，也可以多機組聯合工作，用戶可靈活選配各種生產方案；
3、進口電機，優化動力系統，更節能、低噪，符合環保生產要求；
4、可選配發電機組，油電兩用支持自主發電，避免無電、斷電等問題對生產造成困擾，持續性作業，停機風險大大降低；
5、無需打樁固定，機身震感導向固定液壓支腿，減輕整機壓力負荷，保持生產線平穩、安全運行。

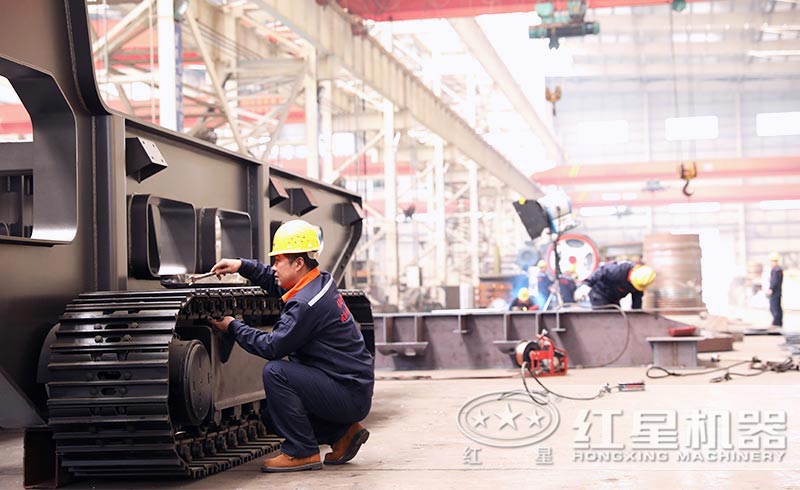

履帶移動破碎機生產車間
現場直擊
動態工作視頻能夠更直觀展示設備的工作實力，我們向您介紹履帶式移動破碎機的工作現場，該生產線選用多機組聯合工作模式，由三臺設備共同組建成這條移動式破碎生產線。履帶式移動破碎機本身的配置有很多種，可以搭配各種各樣的破碎機，而且給料機、振動篩、輸送機等輔助設備也可以搭載，方便用戶組建各種生產方案。您可以在線咨詢工作人員了解設備配置的相關資訊。
現場實拍——履帶式移動破碎機多機組聯合作業現場
加工物料以及產能
石灰石，時產650噸
設備配置
組合一：振動給料機+顎式破碎機
組合二：圓錐破碎機
組合三：振動篩
生產線特點
整條生產線的工序包括：給料、粗碎、二級破碎、篩分，整條生產線的所有配置均為履帶式，加裝發電機組，自主發電作業，相比較純工業用電，成本更低。整機可即時進行前線作業，適應于各種復雜、狹窄、用電不便的作業環境，能夠持續地穩定發揮工作優勢，可用于前線生產，以及流動性較強的破碎生產。
履帶式移動破碎機工作原理優勢
紅星技術支持
一對一量身規劃生產配置，用戶可在線咨詢生產線的配置問題，也可以到廠面對面溝通，方便我們?yōu)槟峁└敱M的配置方案；
送貨時，隨車一名工程師，現場免費指導設備安裝、調試、操作，讓用戶學會為止；
后期紅星機器為您提供終身售后保障，任何問題均可隨時聯系我們進行解決。
服務團隊為您提供售前售后一條龍服務
面對面為您解疑答惑

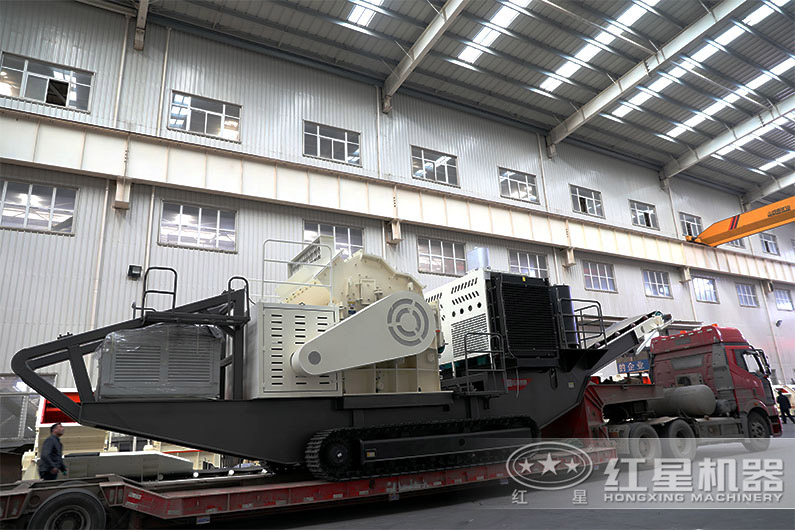

履帶式移動破碎機發貨實拍
技術參數

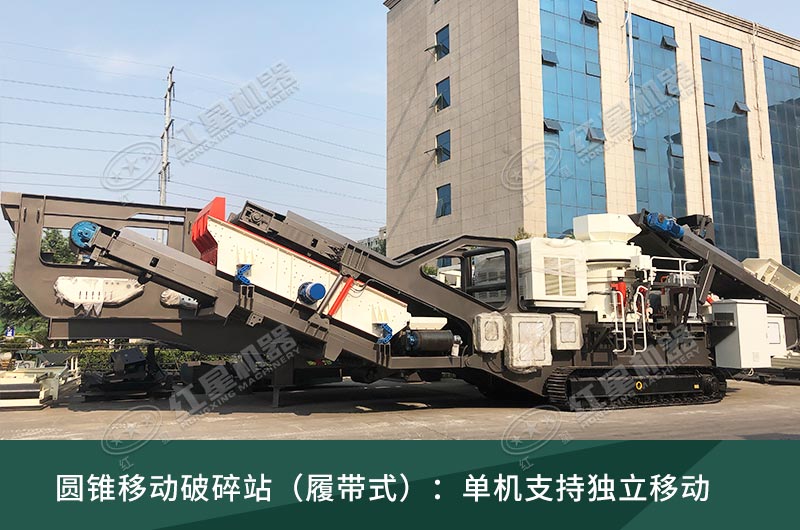

- 履帶式圓錐破碎移動站
- 顎破履帶移動破碎站
- 反擊破履帶移動破碎站
- 振動篩履帶移動破碎站
| 型號 | WT160SC | WT250SC | WT300HPM | WT400HPM | |
| 運輸外形尺寸 | 長度 | 16800mm | 19000mm | 19000mm | 19500mm |
| 寬度 | 3500mm | 3600mm | 3900mm | 3900mm | |
| 高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
| 重量 | 50t | 60t | 55t | 65t | |
| 上料輸送機 | 料斗容積 | 3m³ | 3m³ | 3m³ | 3m³ |
| 裝載高度 | 2600m | 2600m | 2600m | 2800m | |
| 裝載寬度 | 1900mm | 1900mm | 1900mm | 1900mm | |
| 尺寸(寬×長) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
| 破碎機 | 型號 | SC160 | SC250 | HP300 | HP400 |
| 進料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
| 最大進料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
| 最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
| 主皮帶機 | 尺寸(寬×長) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
| 卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
| 返料篩 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
| 型號 | HX1536 | HX1536 | HX1536 | HX1536 | |
| 篩網規格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
| 篩底皮帶機 | 尺寸(寬×長) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
| 卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
| 篩頭皮帶機 | 尺寸(寬×長) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
| 卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
| 返料皮帶機 | 尺寸(寬×長) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
| 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
| 柴油發動機 | 功率 | 96kw | 132kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
| 型號 | WT96 | WT106 | WT120 | |
| 運輸外形尺寸 | 長度 | 14200mm | 14900mm | 15200mm |
| 寬度 | 2900mm | 3000mm | 3200mm | |
| 高度 | 3470mm | 3600mm | 3700mm | |
| 重量 | 38t | 50t | 65t | |
| 給料機 | 料斗容積 | 5m³ | 5m³ | 6m³ |
| 裝載高度 | 3900mm | 4100mm | 4300mm | |
| 給料機型號 | GZDT3895 | GZDT1145 | GZDT1245 | |
| 出土皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 破碎機 | 型號 | CJ96 | CJ106 | CJ120 |
| 進料口 | 930×580mm | 1060×700mm | 1200×870mm | |
| 最大進料尺寸 | 480mm | 560mm | 700mm | |
| 主皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 除鐵器 | 型號 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機 | 功率 | 96kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 112.9kw | 141.4kw | 196.2kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
| 型號 | WT110 | WT110S | WT1213 | WT1213S | WT1315 | |
| 運輸外形尺寸 | 長度 | 14000mm | 16000mm | 15500mm | 19000mm | 17000mm |
| 寬度 | 3000mm | 3200mm | 3200mm | 3600mm | 3200mm | |
| 高度 | 3600mm | 3600mm | 3800mm | 3800mm | 3800mm | |
| 重量 | 40t | 45t | 53t | 60t | 65t | |
| 給料機 | 料斗容積 | 3m³ | 3m³ | 5m³ | 5m³ | 5m³ |
| 裝載高度 | 3900mm | 4000mm | 3900mm | 4100mm | 4000mm | |
| 預選篩 | 功率 | 5.2kw | 5.2kw | 6.12kw | 6.12kw | 6.12kw |
| 篩網規格 | 1040×924mm | 1040×924mm | 1140×924mm | 1140×924mm | 1240×930mm | |
| 破碎機 | 型號 | CI1110M | CI1110M | CI1213M | CI1213M | CI1315M |
| 進料口 | 1020×860mm | 1020×860mm | 1320×900mm | 1320×900mm | 1540×900mm | |
| 最大進料尺寸 | 400mm | 400mm | 500mm | 500mm | 600mm | |
| 底盤給料機 | 料斗容積 | 0.8m³ | 0.8m³ | 1m³ | 1m³ | 1.5m³ |
| 功率 | 5.2kw | 5.2kw | 5.2kw | 5.2kw | 6.12kw | |
| 出土皮帶機 | 尺寸(寬×長) | 650×3500mm | 650×3500mm | 650×3500mm | 650×3500mm | 650×3500mm |
| 卸料高度 | 2200mm | 2200mm | 2200mm | 2200mm | 2400mm | |
| 主皮帶機 | 尺寸(寬×長) | 1000×8500mm | 1000×8500mm | 1000×9900mm | 1000×9900mm | 1200×11000mm |
| 卸料高度 | 3300mm | 3300mm | 3500mm | 3500mm | 3800mm | |
| 返料篩 | 功率 | ○ | 6.12kw | ○ | 6.12kw | ○ |
| 篩網規格 | ○ | 1500×3600 | ○ | 1500×4200 | ○ | |
| 篩底皮帶機 | 尺寸(寬×長) | ○ | 1000×5800mm | ○ | 1000×6200mm | ○ |
| 卸料高度 | ○ | 2900mm | ○ | 3000mm | ○ | |
| 轉接皮帶機 | 尺寸(寬×長) | ○ | 650×2500mm | ○ | 650×2800mm | ○ |
| 卸料高度 | ○ | 1400mm | ○ | 1400mm | ○ | |
| 返料皮帶機 | 尺寸(寬×長) | ○ | 500×8000mm | ○ | 500×9200mm | ○ |
| 卸料高度 | ○ | 4200mm | ○ | 4500mm | ○ | |
| 除鐵器 | 型號 | RCYQ-10 | RCYQ-10 | RCYQ-10 | RCYQ-10 | RCYQ-10 |
| 柴油發動機 | 功率 | 96kw | 106kw | 106kw | 132kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 總功率 | 253kw | 274kw | 304kw | 324.4kw | 366kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
| 型號 | ST673 | ST993 | ST1303 | |
| 運輸外形尺寸 | 長度 | 11000mm | 12500mm | 12500mm |
| 寬度 | 3800mm | 4000mm | 4000mm | |
| 高度 | 3800mm | 3900mm | 3900mm | |
| 重量 | 28t | 33t | 38t | |
| 給料輸送機 | 尺寸(寬×長) | 1000×10000mm | 1000×10000mm | 1000×13000mm |
| 給料高度 | 2560mm | 2680mm | 2700mm | |
| 振動篩 | 型號 | 3HX1545 | 3HX1855 | 3HX2160 |
| 篩網層數 | 3 | 3 | 3 | |
| 篩底輸送機 | 尺寸(寬×長) | 1000×7400mm | 1000×7500mm | 1000×7500mm |
| 出料高度 | 3380mm | 3460mm | 3460mm | |
| 粗料輸送機 | 尺寸(寬×長) | 500×5600mm | 650×5800mm | 650×5800mm |
| 出料高度 | 3430mm | 3570mm | 3570mm | |
| 中料輸送機 | 尺寸(寬×長) | 500×5300mm | 650×5400mm | 650×5400mm |
| 出料高度 | 3150mm | 3250mm | 3250mm | |
| 細料輸送機 | 尺寸(寬×長) | 500×5600mm | 650×5800mm | 650×5800mm |
| 出料高度 | 3030mm | 3080mm | 3080mm | |
| 轉接輸送機 | 尺寸(寬×長) | 500×2000mm | 650×2000mm | 650×2000mm |
| 出料高度 | 2130mm | 2130mm | 2130mm | |
| 柴油發動機 | 功率 | 75kw | 75kw | 96kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 54kw | 57.5kw | 65.5kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
